TBT Scietech / серия TBTUTM-C
Подбор, оснастка и ответы перед покупкой ↓

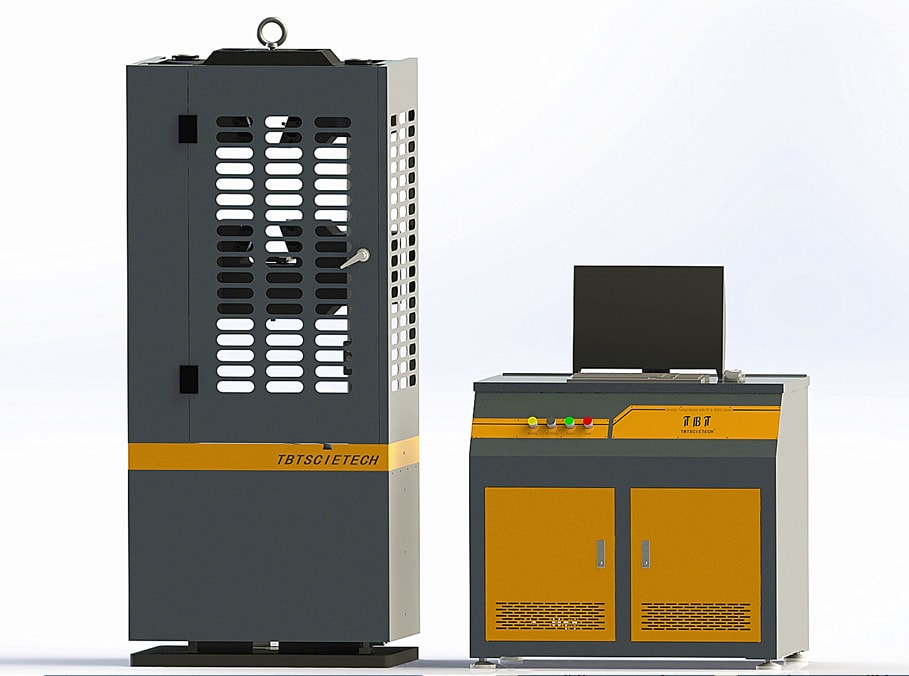

Если лаборатории нужны разные схемы механического нагружения, выбирайте оборудование по программе испытаний. TBTUTM-1000C объединяет растяжение, сжатие и изгиб при использовании соответствующей оснастки.
Укажите образцы и виды испытаний — согласуем комплектацию в предложении.
TBTUTM-1000C имеет смысл рассматривать, когда нагрузка передаётся на образец разными способами: через захваты при растяжении, через плиты при сжатии и через опоры при изгибе. Каждая программа требует собственной проверки. Если нужен только один вид испытаний, сравнение с отдельной специализированной машиной может дать более подходящий комплект.
| Материал и метод | Какие размеры передать | Что проверить в предложении |
|---|---|---|
| Арматура и круглый металл на растяжение | Диаметр и длина заготовки | Диапазон губок и измерение деформации |
| Плоские образцы | Толщина, ширина, длина зоны захвата | Совместимость губок и рабочий просвет |
| Камень или бетон на сжатие | Размер и площадь контакта | Плиты, высота установки и допустимая сила |
| Образец на изгиб | Сечение, длина, схема приложения силы | Пролёт, опоры и нагружающий элемент |
Для металлического образца ожидаемую силу оценивают по площади сечения и предполагаемому напряжению. Например, круг диаметром 20 мм при 500 МПа соответствует примерно 157 кН. Это пример для выбора диапазона, а не характеристика конкретной партии арматуры. Показатели, зависящие от деформации, требуют согласованного измерителя; одна запись силы не заменяет все виды измерений.
Сопоставьте одинаковые захваты, размер плит, опоры для изгиба, диапазон сил и состав измерительной системы. Отдельно отметьте компьютер, программу, вывод протокола, принадлежности и требования к установке. Предложение только на раму нельзя считать эквивалентным полному комплекту для всех трёх методов.
Нет: проверяют также размещение и фиксацию образца, измерение силы и деформации, а также оснастку нужного метода.
Рассмотрите специализированный пресс 2000 кН и его диапазон измерения. Универсальность не увеличивает предельную нагрузку рамы.
Подготовьте таблицу материалов, размеров и методов. Коммерческая карточка TBTUTM-1000C содержит путь к запросу комплекта и актуальные условия заказа.
Подбор оборудования
Начните с требований к усилию, плитам, точности и рабочему пространству. Отдельная машина для сжатия может соответствовать такой задаче; универсальность сама по себе не делает результат точнее. Сравнивать следует подходящие комплектации.
Проверьте возможность перехода между схемами испытания и состав приспособлений. Для TBTUTM-1000C заявлены 1000 кН, пространство растяжения и сжатия по 600 мм, расстояние между опорами при изгибе 100–400 мм.
Сопоставьте их с захватами: круглые 20–40 мм, плоские толщиной 0–40 мм. Для арматуры другого диаметра, коротких образцов или нестандартной геометрии сначала согласуйте оснастку, а затем машину и комплект.
Технические данные
| Модель | TBTUTM-1000C |
|---|---|
| Максимальная нагрузка | 1000 кН |
| Диапазон измерения нагрузки | 2–100% полной шкалы |
| Количество колонн | 6 |
| Расстояние между колоннами | 510 мм |
| Максимальное пространство растяжения | 600 мм |
| Максимальное пространство сжатия | 600 мм |
| Расстояние между опорами при изгибе | 100–400 мм |
| Диаметр круглого образца для захватов | 20–40 мм |
| Толщина плоского образца для захватов | 0–40 мм |
| Ход поршня | 200 мм |
| Максимальная скорость подъёма поршня | 80 мм/мин |
| Скорость подъёма траверсы | 310 мм/мин |
| Мощность двигателя | 2,5 кВт |
| Габариты основного блока | 960 × 620 × 2100 мм |
| Габариты гидравлического шкафа | 1000 × 600 × 910 мм |
| Масса основного блока | 2200 кг |
Параметры приведены для модели TBTUTM-1000C по данным производителя. Варианты точности серии: класс 1 или 0,5; требуемое исполнение и состав оснастки согласуются при заказе. Не переносите параметры на модель с суффиксом C-I.
Перед заказом
Вопросы о машине
Нет. Требуемое усилие зависит от материала, размеров и испытания. Также проверяют рабочее пространство, захваты и диапазон измерения.
Это определяется методикой, характеристиками и оснасткой. Для подбора пришлите описание текущего испытания и требования к результатам.
TBTUTM-1000C предлагается за 13 000 000 ₸ с НДС. Состав оборудования для вашей программы испытаний фиксируется в коммерческом предложении.
Напишите материал, размеры и виды испытаний. В предложении зафиксируем модель, оснастку и условия поставки.
